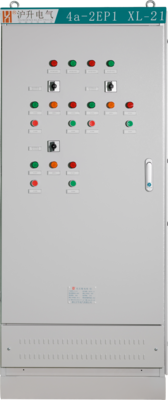

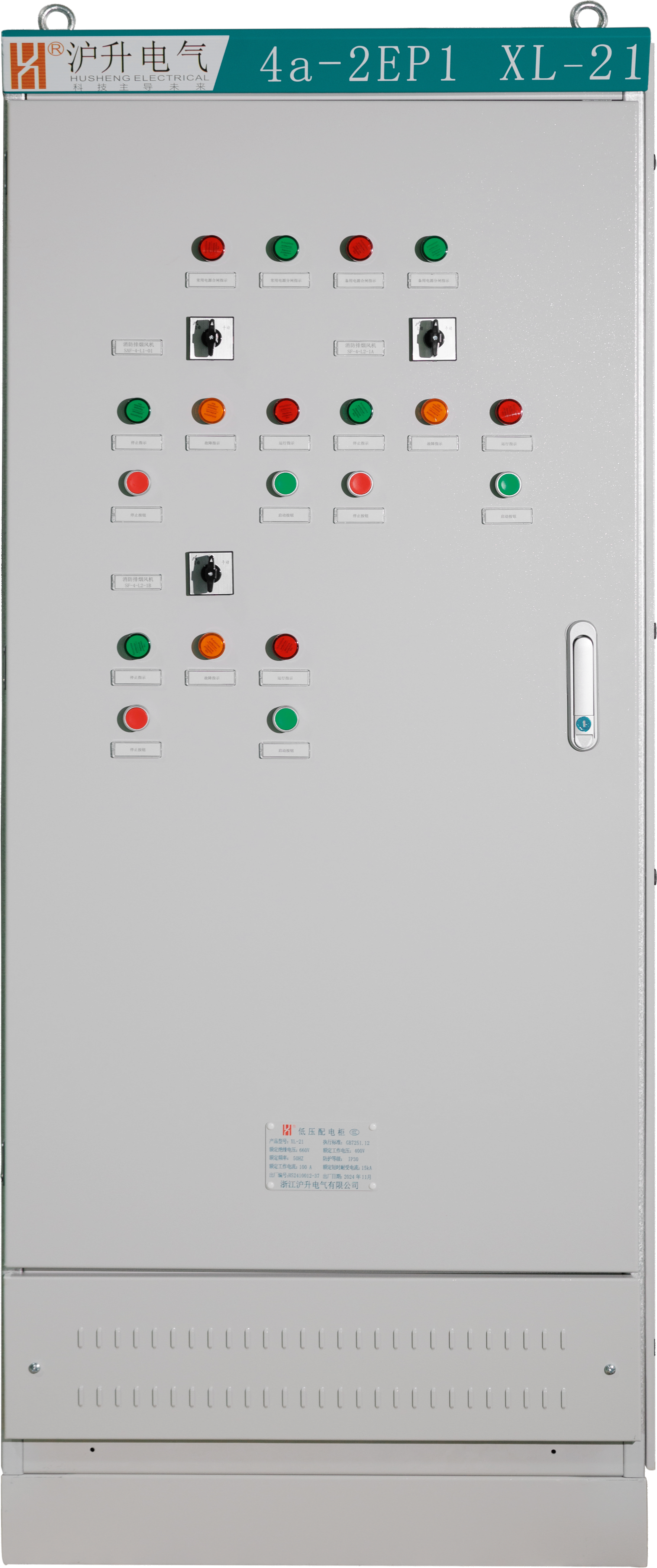

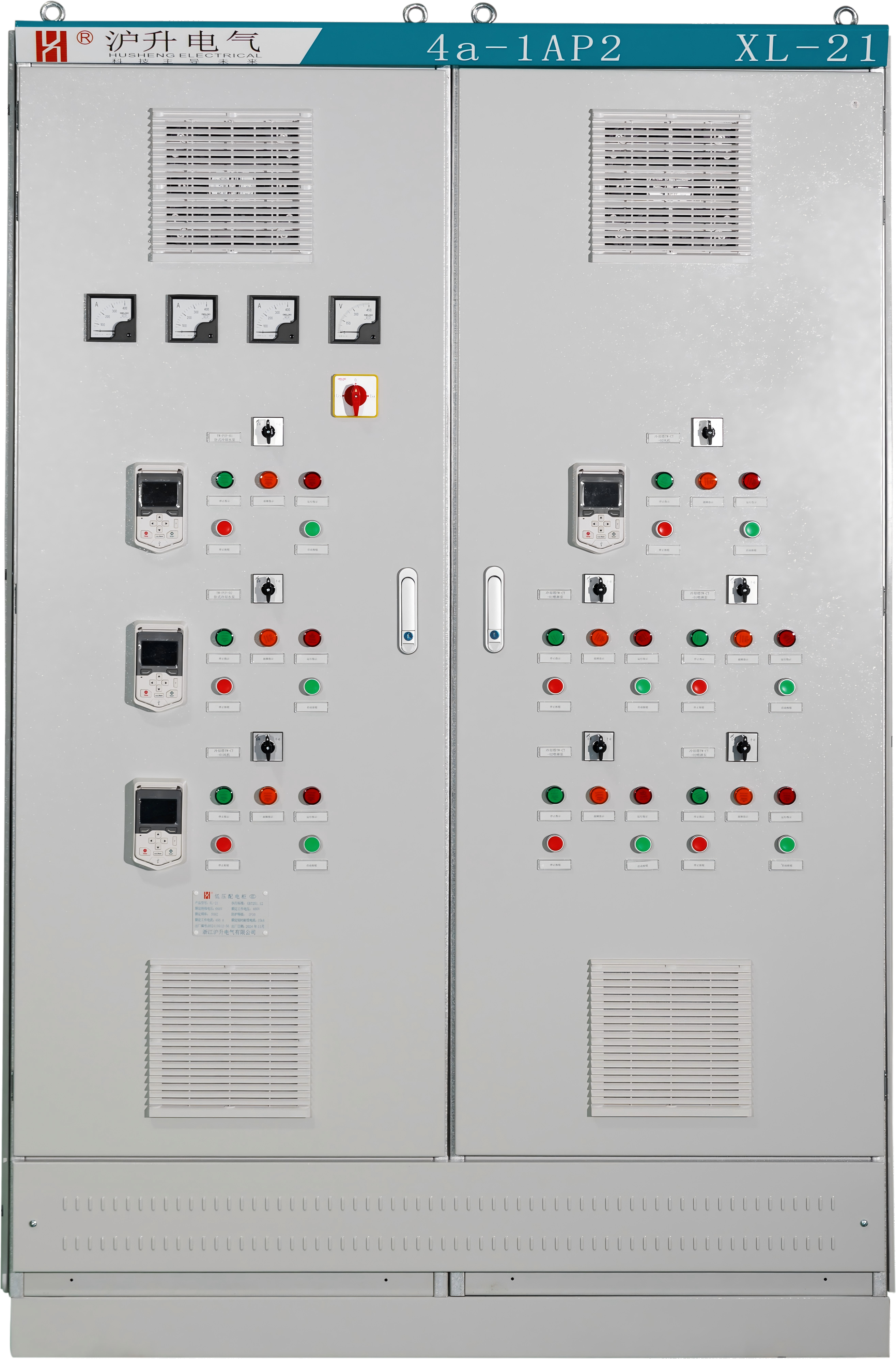

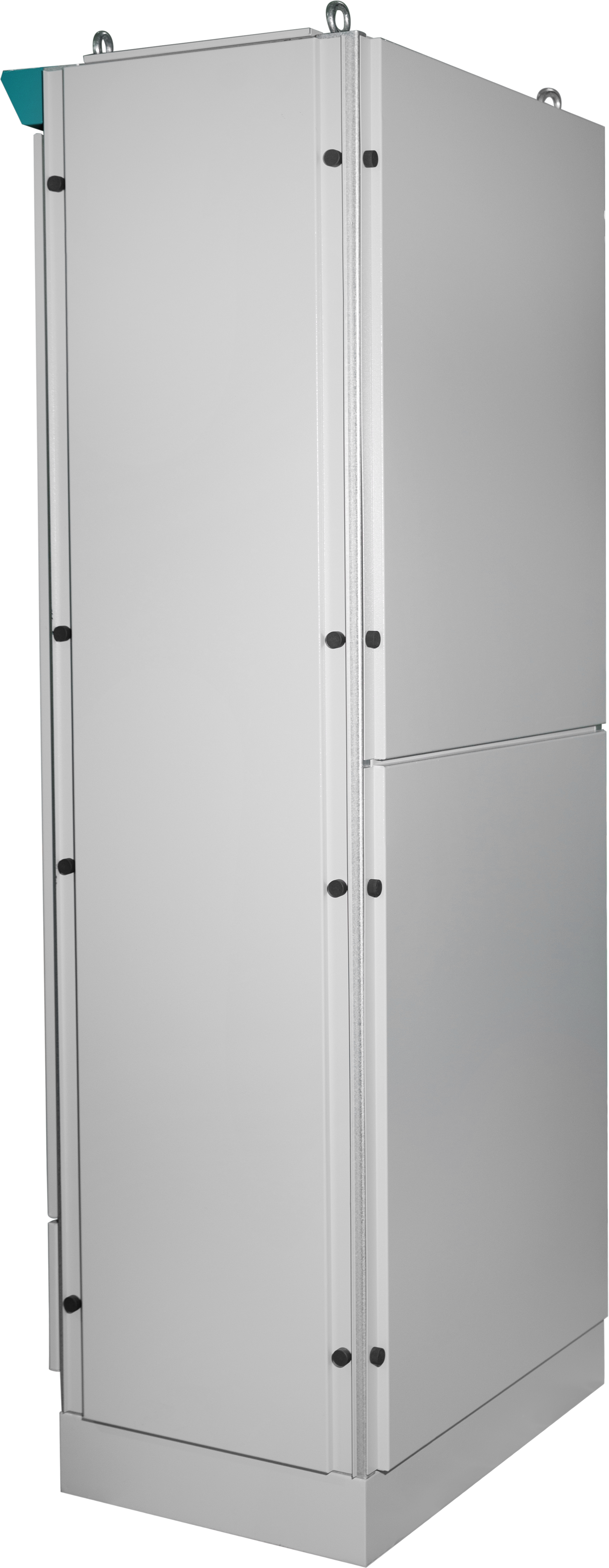

XL-21低压动力配电箱

概述

XL-21型动力柜，系户内封闭式配电柜，柜体结构用薄钢板弯制焊接或螺栓组装而成，上下有通风窗，进出线电缆由底部引入。用户有特殊要求，亦可在箱顶盖板上开进线敲落孔或加母线室。其外壳防护等级不低于IP30.技术性能符合GB7251.1的标准要求。适用于户内正常使用条件下，额定绝缘电压为660V，额定工作电压力交流380V，额定频率为50Hz额定电缆至630A配电系统中作为工矿企业、住宅、机关、公共建筑等场所动力、照明配电用。

本配电箱均采用国内自行设计的型组件，具有结构紧凑，检修方便，线路方案可以灵活组合灯特点。

XL-21系列动力配电柜产品符合IEC439-1，GB7251.1-1997《低压成套开关设备》的标准规定。我公司生产的该项产品通过了国家3C认证。

工作环境条件

1.海拔高度不超过2000m。

2.环境温度为-5℃～+40℃；24小时平均温度不高于35℃。

3.相对湿度在40℃时不大于50%，在20℃允许为90%，但应考虑到由于温度的变化偶然产生的凝露。

4.无导电尘埃及化学腐蚀性气体，无火灾、爆炸危险、无剧烈震动。

结构特点

1.全钢板结构。

2.为户内封闭式装置。

3.根据客户要求可以拼装各种用途的电气元件。

4.箱内设有N线、PE线端子。

5.主要功能分类：进线、馈电、电动机控制。

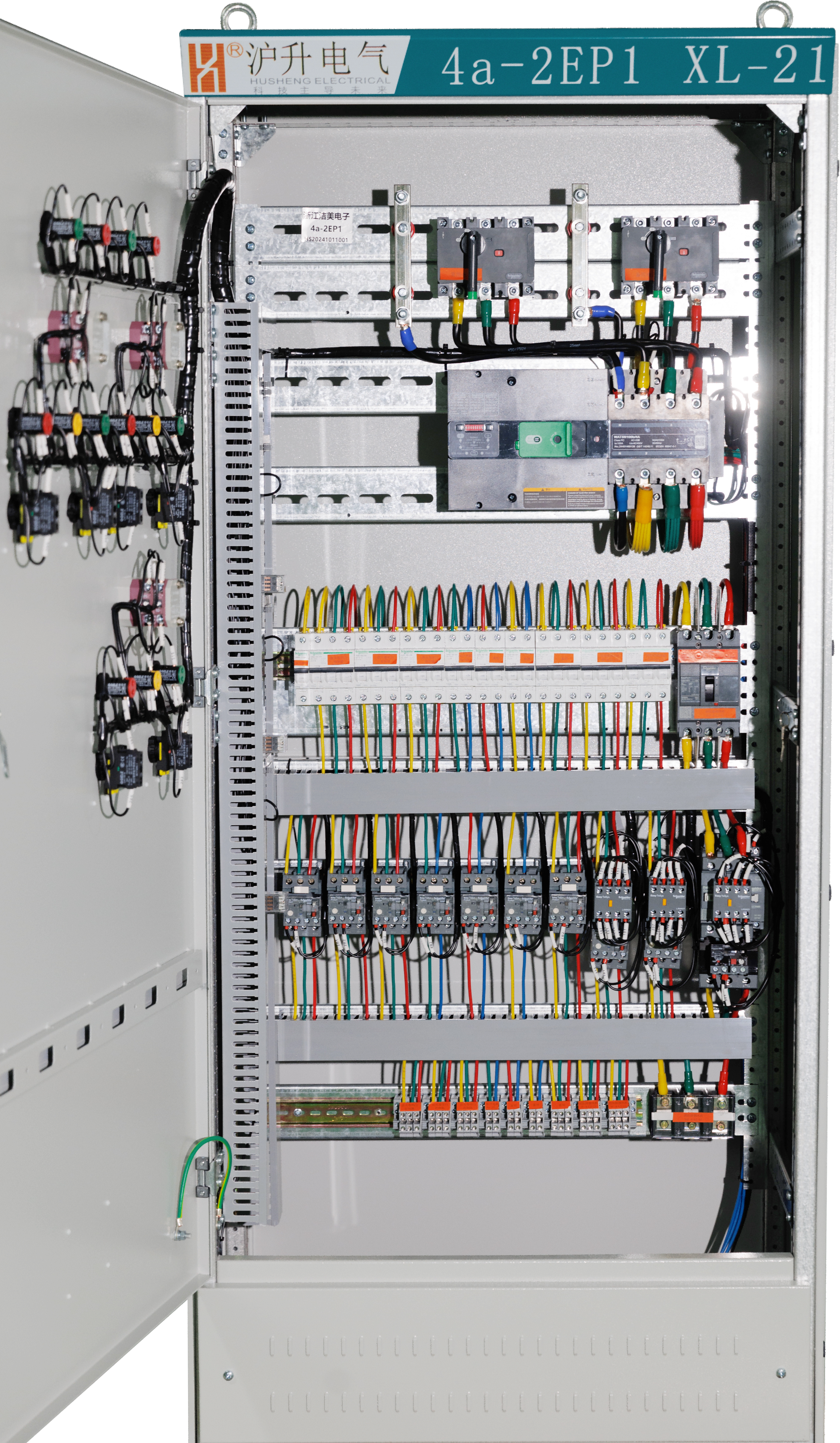

6.主要组成部分：柜体、柜门（可装仪表）、后封板、眉头、上进出线孔封板、母排、电器元件、母线夹板、绝缘支撑件、绝缘子、辅材等。

主要技术参数

主要结构数据

1.产品由一个封闭的柜体构成，母线采用TMY硬铜排，水平母线置于柜顶部。

2.开关柜的保护电路由PE母排和导电的金属构件构成，N排置于柜底前部。

3.柜主构架采用角钢、冷扎板焊接而成。

4.采用喷塑作为表面防护涂层。

安装及使用维修

1.动力柜检查合格后方可装箱运输。当产品抵目的地后，首先检查装箱是否完整。若动力柜不是立即安装使用者，应将产品存放在干燥清洁之处。

2.动力柜可按安装图进行安装。基础槽钢及螺钉由用户自备，如系电缆出线，则用户除埋好基础槽及底脚螺栓外尚须开具电缆沟。

3.动力柜经安装或检修后，在投入运行前必须进行下列项目的检查和试验：

a.检查内部电器设备的线路是否符合原理图；

b.检查并操作开关数次，是否灵活、正常；

C.检查并试验所有的表计及继电器动作是否准确。

产品出厂配备

制造厂供货时提供下列文件及附件

1.产品合格证；

2.使用说明书；

3.有关电器图纸；

4.主要元器件的安装使用说明书；

5.柜门锁匙，操作手柄及合同单规定的备品件。

客户订货须知

1.产品的全型号（包括主电路方案号和辅助电路方案号）；

2.主电路系统组合顺序图；

3.辅助电路电气原理图；

4.柜内元器件清单；

5.系统运行时排列顺序图；

6.需提供开关柜的平面布置图；

7.其它与产品正常使用条件不符的特殊要求。
